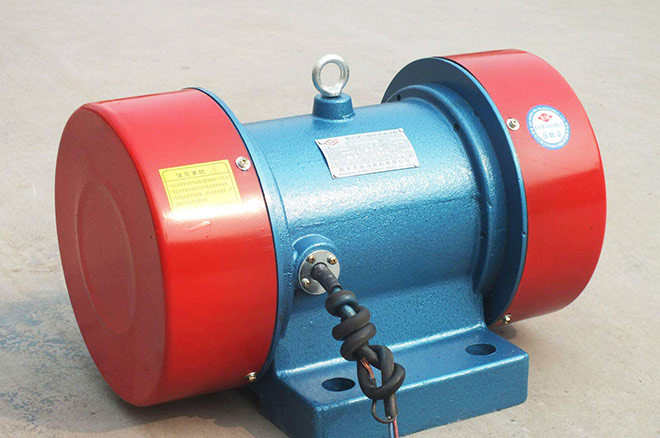

Вибрируя мотор

Как оно работает

Вал выхода каждого конца вибрируя мотора имеет фиксированный эксцентричный блок и блок переставного эксцентрика. Регулировать угол между блоком переставного эксцентрика и фиксированным эксцентричным блоком может изменить величину возбуждающей силы. Угол между блоком переставного эксцентрика и фиксированным эксцентричным блоком 0 градусов когда доставка, и возбуждающая сила в это время расклассифицированная возбуждающая сила F. мотора вибрации.
Оплатите особое внимание, регулируя возбуждающую силу, отрегулируйте блок переставного эксцентрика на вале выхода на обоих концах мотора вибрации к такому же направлению в таком же направлении.
Регулировка шагов возбуждающей силы:
1. извлеките защитный чехол.
2. отпустите внешний эксцентричный блок и затяните болт.
3. Обе стороны эксцентричного блока должны быть вращаны в таком же направлении так, что линия выравнивания на вале выровняет со значением силы возбуждения на эксцентричном блоке к необходимому значению силы возбуждения, и проверяют имеют ли 2 конца такой же угол.



Вибрируя сила и сила соответствуются как следует, сила вибрации большие, вес тела светлы, том небольшие, механический шум низки.

В виду того что вибрируя мотор сильный тип вибрация сопротивления вместо резонанса, он имеет стабилизированную амплитуду.

Диапазон изменения частот вибрации большой. Зафиксирована частота вибрации электромагнитного exciter, вообще равный к тарифу шага силы, и частоту вибрации вибрируя мотора можно отрегулировать в широком диапазоне путем регулировать скорость вращения, частоту вибрации и амплитуду можно произвольно выбрать согласно различным тщательным маршрутам.

Когда влияние зыбкости электропитания небольшое, электромагнитный exciter причиняет большое изменение в силе возбуждения должной к изменению напряжения тока, но в вибрируя моторе, это изменение очень небольшое.

комбинация Мульти-машины, может достигнуть само-синхронизации для того чтобы завершить различные отростчатые требования.

Направление возбуждающей силы можно изменить согласно методу установки вибрируя мотора.

Сила и амплитуда возбуждения могут быть отрегулированы steplessly только путем регулировать угол эксцентричного блока.

Обслуживание просто. В виду того что весна не использована как электромагнитный тип, поддержание в исправном состоянии как регулировка зазора и регулировка веса можно исключить, и только подшипникам нужно быть отремонтированным регулярно.

Полные спецификации для того чтобы отвечать потребностямы различных типов работы машинного оборудования вибрации.

Тип	Скорость (rpm)	MCF (n)	Сила (kw)	Настоящий AMP	Вес (kg)		Размер (mm)
						FG		B	C	D	E	F	Фg	H	J	K	M	N	Drawbolt
XV 0.7-2	2870	700	0,15	0,38	12		130	80	136	244	122	182	11	77	147	18	50	140	M10
XV 1.5-2		1500	0,15	0,38	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-2		2500	0,25	0,58	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-2		5000	0,40	1,01	27		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-2		8000	0,75	1,76	45		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-2		10000	1,10	2,30	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-2		16000	1,50	3,59	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-2		20000	1,80	4,24	96	B	230	83	258	568	275	280	22	157	330	25	75	325	M20
XV 30-2		30000	2,00	4,92	158	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 1.5-4	1460	1500	0,15	0,30	14		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 2.5-4		2500	0,15	0,32	16		130	80	140	244	115	165	11	77	160	20	50	140	M10
XV 5-4		5000	0,25	0,65	36		150	120	173	390	192	200	18	100	210	24	54	204	M16
XV 8-4		8000	0,40	1,14	48		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 10-4		10000	0,55	1,50	52		170	140	192	450	210	220	18	110	225	20	60	224	M16
XV 16-4		16000	0,75	1,91	70		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 20-4		20000	1,10	2,60	78		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 25-4		25000	1,50	3,72	112	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 32-4		32000	2,00	4,69	140	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-4		40000	2,20	5,06	145	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-4		50000	2,50	6,25	218	B	280	118	353	645	340	345	26	190	410	35	85	390	M24
XV 75-4		75000	4,00	10,14	275	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 120-4		120000	8,00	19,40	480	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-4		140000	10,00	24,16	620	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-4		160000	10,00	24,16	660	C	460	118	480	940	490	550	38	260	520	38	120	550	M36
XV 2.5-6	980	2500	0,25	0,70	38		150	120	197	375	192	200	18	100	265	25	54	204	M16
XV 5-6		5000	0,40	1,23	53		170	140	192	455	210	220	18	110	270	20	60	224	M16
XV 8-6		8000	0,55	1,68	60		170	140	250	455	224	220	18	140	300	20	60	282	M16
XV 10-6		10000	0,75	2,11	74		200	140	246	473	224	260	18	140	305	25	60	282	M16
XV 16-6		16000	1,10	3,03	82		200	140	246	473	230	245	18	140	315	22	60	282	M16
XV 20-6		20000	1,50	3,77	120	B	230	83	258	568	275	280	22	157	330	25	75	335	M20
XV 30-6		30000	2,20	5,47	160	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 40-6		40000	3,00	7,20	170	B	248	105	300	620	300	310	22	172	365	28	75	345	M20
XV 50-6		50000	3,70	9,28	228	B	280	118	353	645	340	340	26	190	410	35	85	390	M24
XV 75-6		75000	5,50	13,31	340	B	320	120	373	815	370	405	32	200	435	33	102	410	M30
XV 100-6		100000	7,50	17,93	473	B	380	140	420	865	420	460	32	225	470	32	120	470	M30
XV 120-6		120000	8,50	19,76	510	B	440	140	420	896	420	520	38	225	510	45	130	470	M36
XV 140-6		140000	9,50	21,70	660	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
XV 160-6		160000	12,00	27,37	710	C	460	118	480	940	490	560	38	260	520	35	120	560	M36
